Bilang propesyonal na tagagawa, gusto naming bigyan ka ng mataas na kalidad ng Fluke8558A Digital Multimeters. Ang 8558A ay nagbabahagi ng parehong platform bilang ang ganap na na-load na 8588A Reference Multimeter.

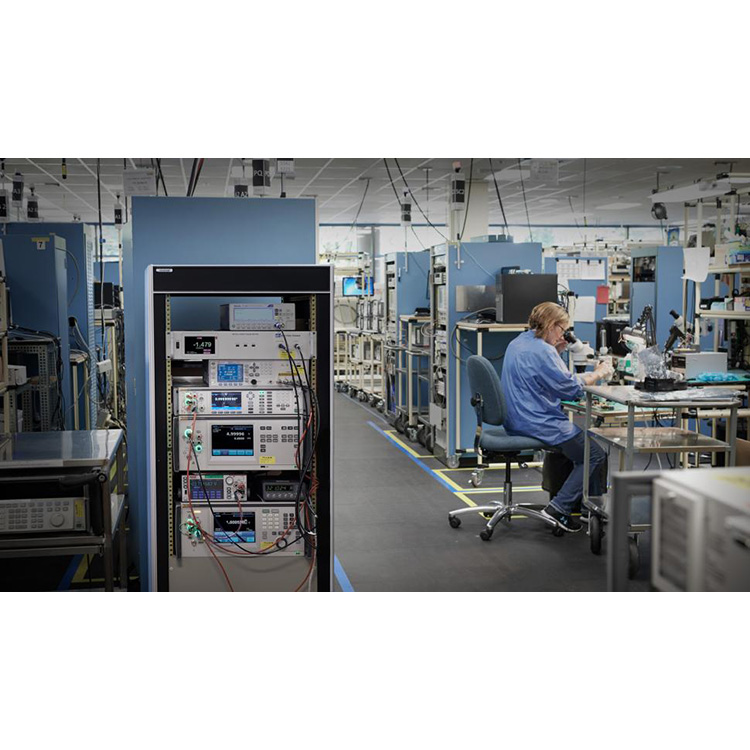

Bilang propesyonal na tagagawa, gusto naming bigyan ka ng mataas na kalidad ng Fluke8558A Digital Multimeters. Ang 8558A 8.5 digit multimeter ay nag-aalok ng 5 mega-samples-per-second high resolution digitizing para sa system automation sa mga lab at manufacturing test environment. Ang bagong high-speed na disenyo ng system ng Fluke at ang pinakamabilis na direktang pag-digitize ng kakayahan ng industriya ay nagbibigay-daan sa makabuluhang pagtaas ng throughput para sa maraming automated system application na nangangailangan ng kumbinasyon ng pinakamataas na bilis at pinakamahusay na katumpakan. Ang napakahusay na katumpakan ay naihatid sa isang malawak na hanay ng pagsukat, higit sa siyam na mga function, na may isang madaling gamitin na interface ng gumagamit sa isang display ng kulay.
Ang 8558A ay nagbabahagi ng parehong platform bilang ang ganap na na-load na 8588A Reference Multimeter. Nagtatampok ang platform ng isang karaniwang intuitive na user interface na may madaling i-navigate na istraktura ng menu para sa lahat ng configuration at tumutugma sa mga command na sumusunod sa SCPI para sa automated na kapaligiran. Ginagarantiyahan ng 8588A platform ang minimum na 100,000 na pagbabasa bawat segundo sa 4.5 na digit sa GPIB, USBTMC o Ethernet, at isang onboard na memorya ng data na maaaring humawak ng hanggang 15 milyong pagbabasa.

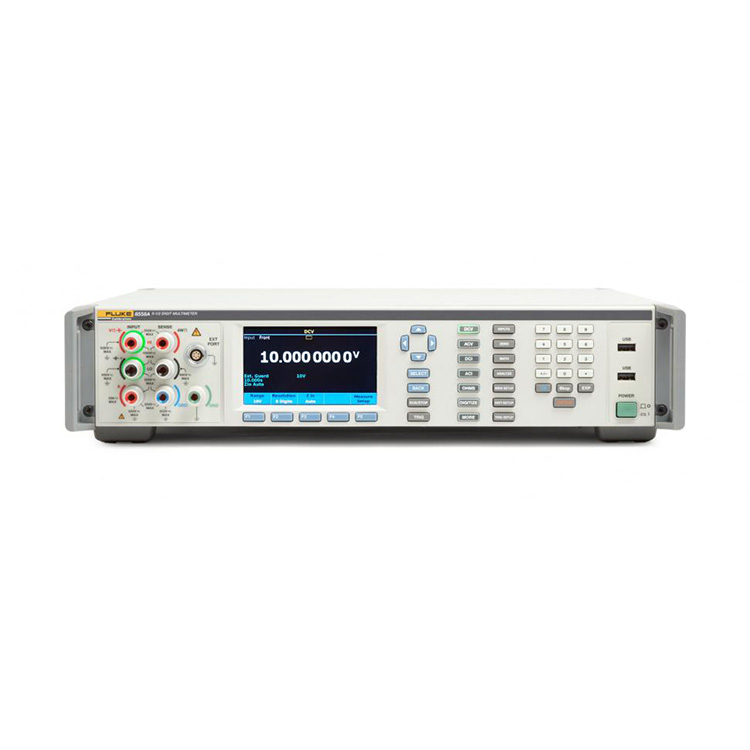

A. Mga terminal ng Visual Connection Management
Ang mga aktibong terminal ay lumiliwanag, na ginagabayan ang gumagamit na gumawa ng mga tamang koneksyon.
B. Mga configuration na madaling ma-access
Saklaw, aperture, input impedance, RMS filter at iba pang configuration ng pagsukat ay madaling magagamit.
C. Malaki, maliwanag na buong kulay na display
Ang intuitive na user interface at flat menu structure ay nagpapadali sa pag-access ng mga configuration at pagtingin sa mga trend plot, waveform, FFT, histogram at statistics.
D. Programmable na front/rear electronic switch
Tinatanggal ang manu-manong operasyon at nagbibigay-daan sa agarang mga resulta ng ratio sa pamamagitan ng iisang remote command.
E. 30 A terminal (8588A lang; 2A para sa 8558A)
Pinapagana ang pinakamalawak na kasalukuyang saklaw ng pagsukat ng industriya sa pamamagitan ng iisang terminal.
F. Mga soft menu key
Iangkop sa aktibong function, upang ang istraktura ng menu ay madaling maunawaan at madaling matutunan.
G. Pagpili ng maraming wika
Pagpipilian ng English, Chinese, French, Japanese, Korean, Russian at Spanish.
H. Run/Stop trigger
I-toggle ang tuluy-tuloy, o free run, na estado ng pagsukat.
I. Mga USB port
Mag-download ng data nang mabilis at madali sa isang flash drive.
Fluke 8558A na may mga callout (Bumalik)
J. Trig in/Trig out
Pina-maximize ng tumpak na pag-trigger ang pag-synchronize sa pag-aautomat ng system.
K. Freq Counter
Pinapagana ang 100 MHz frequency counter measurement sa 0.5 uHz/z.

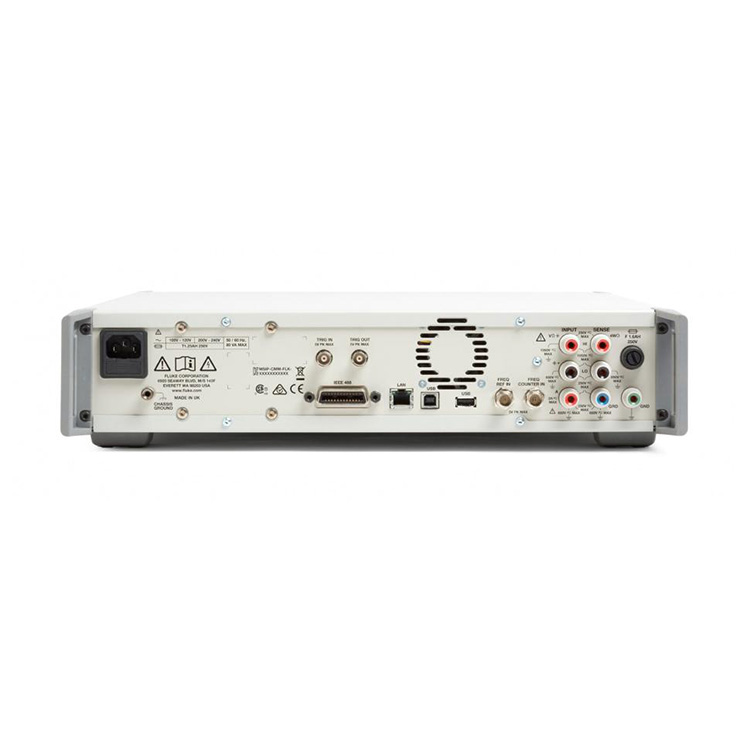

L. Mga terminal ng input sa likurang panel
Sinasalamin ang mga terminal ng input ng front panel para sa pagiging tugma ng koneksyon at nagbibigay-daan para sa pagsukat ng pag-scan sa harap/likod.
M. IEEE 488, LAN, USB interface
Karaniwang remote na interface para sa direktang pagsasama ng system.
N. USB port
Mag-download ng data nang mabilis at madali sa isang flash drive.
O. 2 Isang terminal
DC boltahe
100 mV hanggang 1000 V, (1050V max)
2.02x buong sukat
Pinakamataas na resolution: 1 nV
4.0 μV/V (95 %) 5.7 μV/V (99 %), 1 taon
0.5 μV/V (95 %) 0.65 μV/V (99 %), 24 na oras na katatagan
0 hanggang 10 s na siwang sa pagbabasa (200 ns resolution)
DC kasalukuyang
10 uA hanggang 2 A (8558A)
2.02x buong sukat
Pinakamataas na resolution: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 taon
0 ns hanggang 100 s na siwang ng pagbabasa
AC boltahe
10 mV hanggang 1000 V, 1 Hz hanggang 10 MHz, (1050 Vrms max)
2.02x full scale na Vpp, 1.2x full scale na Vrms
Pinakamataas na resolution: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 taon
AC kasalukuyang
10 uA hanggang 30 A (8588A lang; 2 A para sa 8558A)
2.02x full scale na Vpp, 1 Hz hanggang 100 kHz 1.2x full scale na Vrms
Pinakamataas na resolution: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 taon
Paglaban
1Ω hanggang 10 GΩ (20 GΩ max)
2.02x buong sukat
Pinakamataas na resolution: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 taon
Low current mode, high voltage mode at current-reversal Tru Ohms™
I-digitize ang V
100 mV hanggang 1000 V, (1050 V max)
2.02x buong sukat
Pinakamataas na resolution: 18 bits
5 mega-sample bawat segundo rate ng sample
Hanggang 20 MHz bandwidth
I-digitize ang I
10 μA hanggang 30 A (8588A lang; 2 A para sa 8558A)
2.02x buong sukat
Pinakamataas na resolution: 18 bits
5 mega-sample bawat segundo rate ng sample
Hanggang 4 MHz bandwidth
Dalas o panahon
Boltahe, hanggang 10 MHz
Kasalukuyan, hanggang 100 kHz
Dalas hanggang 100 MHz sa BNC
0.5 μHz/Hz, 1 taon
Kapasidad
1 nF hanggang 100 mF
400 μF/F, 1 taon
Temperatura
PRT at thermocouple
5 mK PRT, 25 mK TC - 1 taon
RF kapangyarihan
Rhode & Schwarz NRP series DC I at AC I external shunt
DC I at AC I panlabas na shunt
A40B at anumang iba pang panlabas na shunt
Ang bilis magbasa
1 pagbabasa /s @ 8.5 digit sa memorya
100,000 pagbabasa / s @ 4.5 digit sa memorya
Hanggang sa 5,000,000 (5 MS/s) pagbabasa / s sa pabagu-bago ng isip na memory sa digitize V at I
Hanggang sa 500,000 pagbabasa/s ang paglipat sa pamamagitan ng USB sa binary na format
Memorya ng pagsukat
15 milyong mga pagbabasa ay pabagu-bago
7.5 milyong pagbabasa na may volitile time stamp
16 GB non-volitile
GPIB, USBTMC, Ethernet
Native SCPI compliant remote commands
8508A at 3458A emulation mode
Ganap na sumusuporta sa MET/CAL™ calibration procedures library sa Fluke 8508A emulation
IVI driver
USB thumb drive para sa maginhawang paglilipat ng data sa .csv na format
Mga mekanismo ng pag-trigger
Manu-manong trigger
Panlabas na BNC Trig In at Trig Out
Panloob o antas na trigger
Trigger ng timer
Epoch trigger
Linya na trigger
trigger ng BUS
