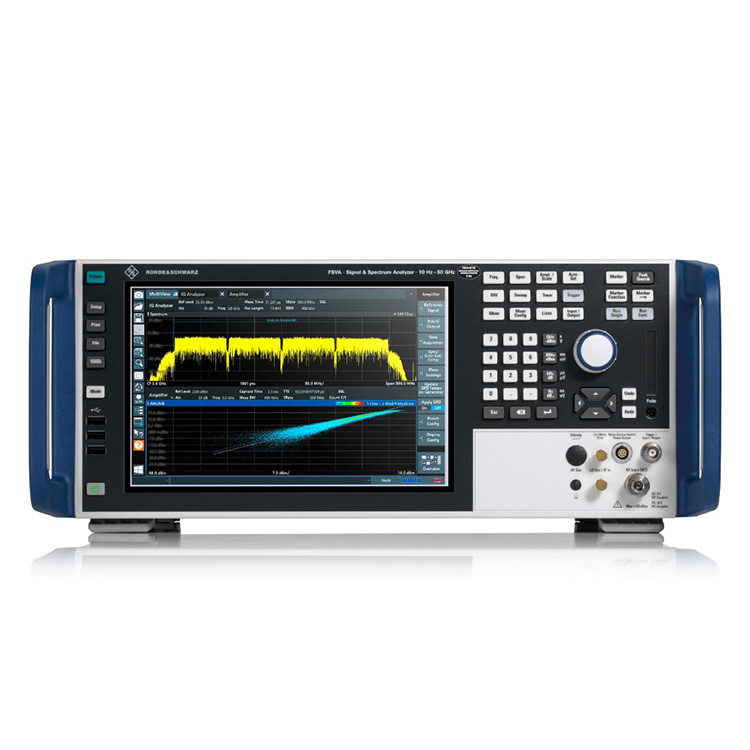

Ang sumusunod ay ang pagpapakilala ng mataas na kalidad na R&S FSVA3004 Signal at Spectrum Analyzer, umaasa na matulungan kang mas maunawaan ito. Maligayang pagdating sa mga bago at lumang customer upang patuloy na makipagtulungan sa amin upang lumikha ng isang mas magandang kinabukasan! Saklaw ng dalas mula 2 Hz hanggang 4, 7.5, 13.6, 30, 44, 50/54 GHz
| Mga modelo | Saklaw ng dalas | Phase ingay | Max. lapad ng banda ng pagsusuri |
| R&S®FSVA3004 Numero ng order 1330.5000.05 |
10 Hz - 4 GHz (2 Hz - 4 GHz na may opsyong R&S®FSV3-B710) | < –127 dBc (1 Hz) (f = 1 GHz, 10 kHz offset, opsyon B710) |
400 MHz |
Saklaw ng dalas mula 2 Hz hanggang 4, 7.5, 13.6, 30, 44, 50/54 GHz
Pagsusuri ng bandwidth hanggang sa 1 GHz
SSB phase ingay sa 10 kHz offset (1 GHz): –127 dBc/Hz
GUI na may multi-touch, SCPI recorder at mga aksyon na batay sa kaganapan
Mga opsyon para sa analog at digital signal analysis, kabilang ang 5G NR
Ang R&S FSVA3004 Signal at Spectrum Analyzer ay mainam para sa pagsusuri ng mga signal ng wireless na komunikasyon sa R&D, pagsubok ng system, pag-verify at produksyon. Sa 400 MHz ng analysis bandwidth, maaari nitong makuha ang apat na kalapit na 5G NR carrier nang sabay-sabay. Ang mga nakalaang opsyon para sa 5G NR signal analysis ay nagbibigay-daan sa mga value ng EVM na mas mahusay kaysa sa 1% para sa isang 100 MHz wide carrier sa 28 GHz.
5G NR signal analysis
5G NR signal analysis - Pagsusuri ng 5G NR signal gamit ang R&S®FSV3-K144 (downlink) at R&S®FSV3-K145 (uplink) na mga opsyon
Hanggang 1 GHz analysis bandwidth, mataas na dynamic range at low phase noise
Maraming mga application ng pagsukat sa wireless, A&D at mga component na industriya ay nangangailangan ng mababang bahagi ng ingay, malawak na bandwidth ng pagsusuri at mataas na dynamic na hanay. Ang R&S®FSVA3000 signal at spectrum analyzer ay ang perpektong tool para sa paggawa at pag-verify ng mga wireless na sistema ng komunikasyon at mga bahagi nito at para din sa mga application ng serbisyo at pagpapanatili sa A&D market.
Kinukuha ang sampung 5G NR carrier nang sabay-sabay
Ang maximum na bandwidth ng pagsusuri na 1 GHz ay ginagawang posible na sabay-sabay na kumuha ng hanggang sampung 5G NR carrier na 100 MHz bandwidth bawat isa.
Ang R&S®FSVA3000 ay mahusay na may mabilis na pag-access sa mga resulta ng pagsukat salamat sa simple at mabilis na pag-setup nito
Ang mga tampok ng R&S®FSVA3000
Multitouch na display
SCPI recorder para sa madaling pag-develop ng programa ng pagsubok
Mga pagkilos batay sa kaganapan para sa pag-debug ng mga bihirang kaganapan sa DUT
Smart signal generator control sa pamamagitan ng direktang pag-access sa pag-setup
Mga pagkilos na batay sa kaganapan ng R&S®FSVA3000
Simpleng pag-troubleshoot ng mga bihirang kaganapan sa DUT: pumili ng isang kaganapan tulad ng pagkabigo sa linya ng limitasyon o isang screenshot mula sa mga touch-down na menu.
Mabilis na bilis ng pagsukat para sa produksyon
Ang awtomatikong paggawa ng mga bahagi, module at device ay nangangailangan ng mga spectral na sukat pati na rin ang signal demodulation. Ang R&S®FSVA3000 signal at spectrum analyzer ay nagsasagawa ng kahit na kumplikadong mga senaryo sa pagsukat sa pinakamababang tagal ng oras.
Ang pinahusay na opsyon sa kapangyarihan ng computer ay nagbibigay ng quad core na CPU upang mapabilis ang digital signal demodulation. Nagdaragdag din ito ng panloob na PCIe 3.0 bus system para sa pinakamabilis na paglipat ng data ng pagsukat. Sa cloud based na mga sistema ng pagsubok, ang opsyonal na 10 Gbit/s LAN interface ay nagbibigay-daan sa mabilis na paglipat ng data ng I/Q sa network.
Pagsukat ng ACLR
Ang mga pagsukat ng ACLR na nakabatay sa FFT ay nagbibigay ng makabuluhang pagpapahusay ng bilis sa mga swept na sukat. Ang R&S®FSVA3000 ay mayroon pa ring mahusay na dynamic range.
