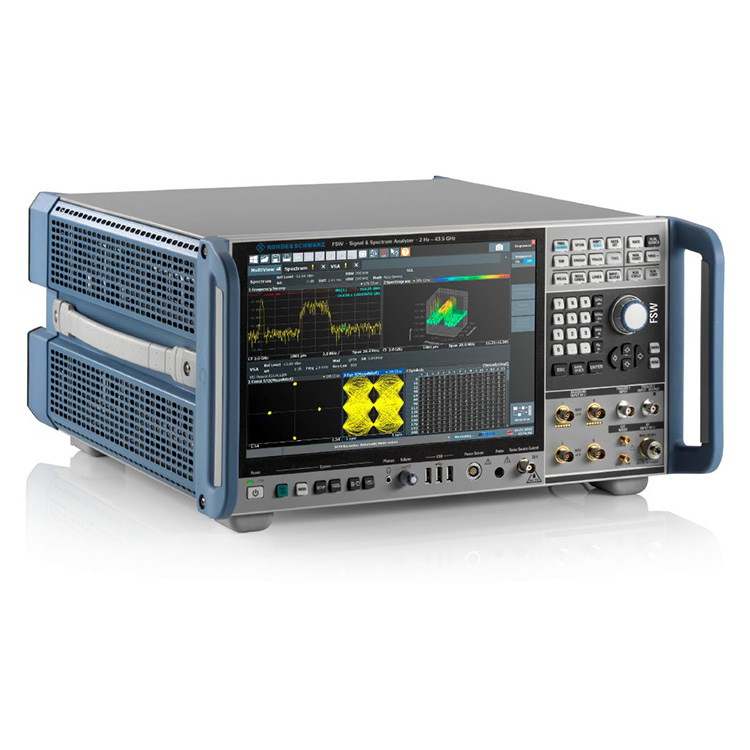

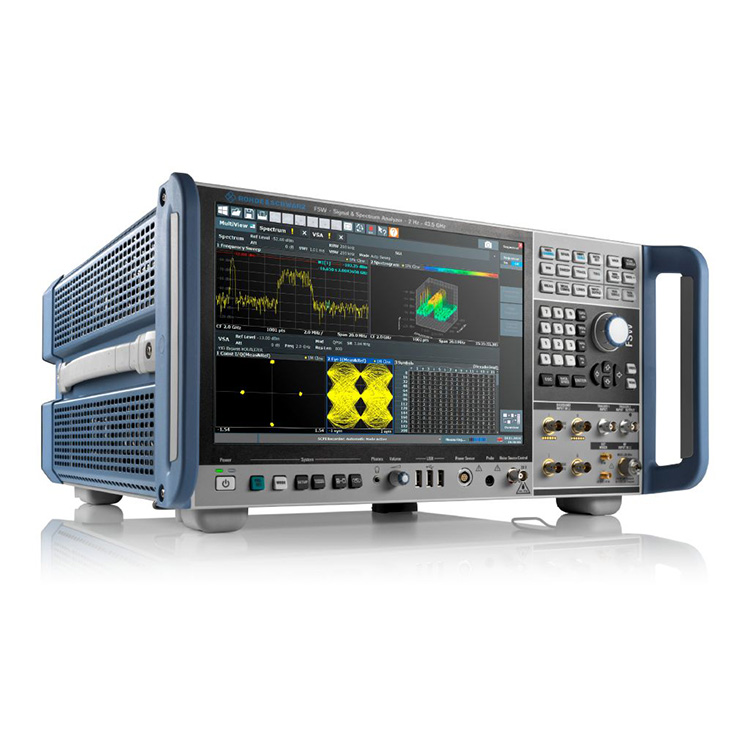

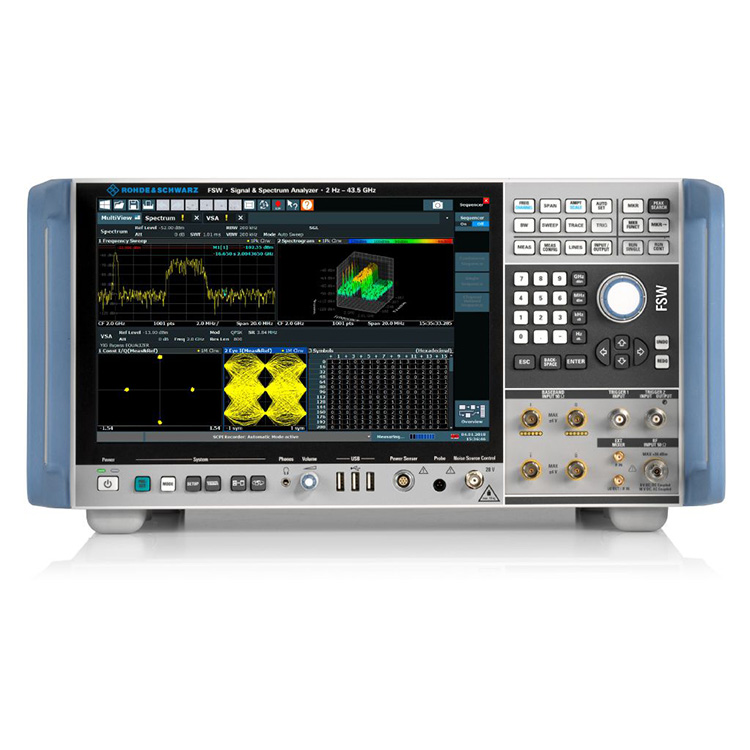

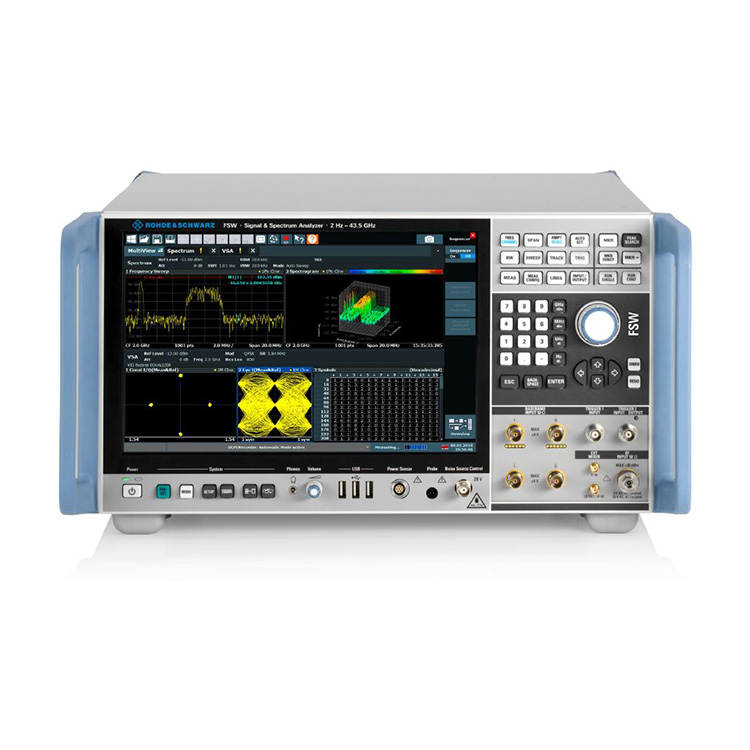

Dongguan Qihang Electronic Technology Co.,Ltd. Ang R&S FSW43 Signal at Spectrum Analyzer ay may katangiang disenyo at praktikal na pagganap at mapagkumpitensyang presyo, RBW (Resolution Bandwidth): Ang RBW ay isang parameter na ginagamit upang itakda ang bandwidth ng mga filter ng analyzer. Nakakaapekto ito sa kakayahang makilala ang malapit na pagitan ng mga bahagi ng dalas sa spectrum.
| Mga modelo | Saklaw ng dalas | Phase ingay | Max. lapad ng banda ng pagsusuri |
| R&S®FSW43 Numero ng order 1331.5003.43 |
2 Hz - 43.5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz offset) |
512 MHz |
Walang kapantay na mababang bahagi ng ingay at pinakamahusay na sensitivity sa merkado
8.3 GHz internal analysis bandwidth
800 MHz real-time na bandwidth ng pagsusuri
Pinapasimple ng SCPI recorder ang pagbuo ng code
Ang mataas na dynamic na hanay ay nagbibigay-daan sa natitirang pagganap ng EVM
Pagganap ng RF na nakakatugon sa mga hinihingi
Ang R&S FSW43 Signal at Spectrum Analyzer ay muling tinutukoy ang nangungunang signal at spectrum analyzer, na nag-aalok ng higit na mahusay na RF phase noise, ipinapakitang average na antas ng ingay, intermodulation suppression at dynamic na hanay para sa ACLR at harmonic measurements.
Phase ingay
Phase ingay sa 10 GHz carrier frequency sa 10 kHz offset mula sa carrier: typ. –133 dBc (1 Hz).
Dinisenyo para sa kaginhawahan
12.1'' mataas na resolution, multitouch na display na may suporta sa galaw - flat na disenyo na may Windows 10 na hitsura at pakiramdam
Ang iba't ibang mga sukat ay maaaring ipakita nang sabay-sabay sa magkahiwalay na mga bintana, na ginagawang mas madali ang interpretasyon ng resulta
Pinapasimple ng naka-embed na SCPI recorder ang pagbuo ng code para sa mga awtomatiko, malayuang kinokontrol na mga sukat
Maginhawang user interface
Advanced na R&S®FSW na may 12.1 inch na mataas na resolution, multitouch display at marami pang iba.
Malalim na pagsusuri ng signal ng pisikal na layer ng 5G
Ang R&S®FSW scalable, malawak na internal analysis bandwidth na hanggang 8.3 GHz ay nagbibigay-daan sa iyong makuha ang buong bandwidth ng downlink signal at suriin ang kumpletong system.
Sinasaklaw ng mga opsyon ng R&S®FSW-K144 at R&S®FSW-K145 ang downlink at uplink in-band na mga sukat ng 3GPP 5G NR. Sinusuri ang bawat subframe ng signal at ibinibigay ang malawak na hanay ng mga resulta ng pagsukat, kabilang ang EVM, dalas at kapangyarihan ng iba't ibang channel at signal.
R&S®FSW-K144 5G Bagong Radio downlink application
Ang R&S®FSW-K144 ay awtomatikong nakakakita at nagtatakda ng maraming parameter, na nagbibigay sa iyo ng mas maraming oras upang tumutok sa mga insight mula sa detalyadong pagsusuri.
Mabilis at komprehensibong pagsusuri ng signal ng radar
Bilang karagdagan sa malawak na bandwidth ng pagsusuri (hanggang sa 8.3 GHz), ang pagsusuri ng R&S®FSW ay mahalaga para sa pagsusuri sa radar.
Ang R&S®FSW-K6 na application ng pagsukat ng pulso ay sumusukat sa lahat ng nauugnay na mga parameter ng pulso sa pagpindot ng isang key
Sinusukat ng opsyon sa pagsukat ng sidelobe ng oras ng R&S®FSW-K6S ang mga parameter ng pulse compression
Sinusuri ng opsyong R&S®FSW-K60/K60H ang mga signal ng frequency hopping
Opsyon sa pagsukat ng pulso ng R&S®FSW-K6
Ang R&S®FSW-K6 na application ng pagsukat ng pulso ay sumusukat sa lahat ng nauugnay na mga parameter ng pulso sa pagpindot ng isang pindutan.
Pagsusuri ng signal ng wideband na walang larawan sa E band
Nagtatampok ang R&S®FSW85 signal at spectrum analyzer ng YIG preselector para sa mga frequency sa pagitan ng 8 GHz at 85 GHz, na nagbibigay ng image-free spectrum analysis. Ang malawak na bandwidth ng pagsusuri (hanggang sa 8.3 GHz) na sinamahan ng opsyong R&S®FSW-K60/-K60C transient analysis/chirp measurement ay nagbibigay-daan sa iyong ilarawan ang hanggang 5 GHz na lapad na mga signal ng FMCW gaya ng mga ginagamit sa mga automotive radar.

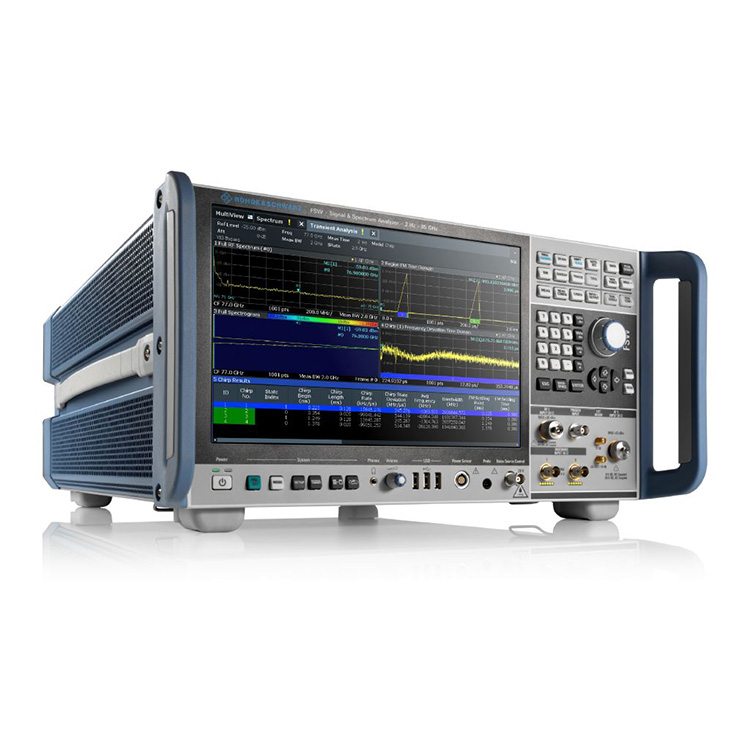

Mga sukat ng automotive radar
FMCW signal na may 2 GHz bandwidth sa 77 GHz na sinusukat gamit ang R&S®FSW-K60C na opsyon at ang R&S®FSW-B2001 2 GHz internal bandwidth extension
Mga solusyon sa pagsukat na may mataas na pagganap para sa pagdidisenyo, pagbuo at pagsubok ng mga satellite payload, payload subsystem at mga bahagi
Ang R&S®FSW ay nag-aalok ng nakalaang mga application ng pagsukat para sa mga pinakamahalagang sukat tulad ng pagkaantala ng grupo, linearity, paglipat ng nakuha, ratio ng lakas ng ingay (NPR), atbp. Nagde-demodulate din ito ng mga satellite RF signal ng ilang pamantayan tulad ng DVB-S2X at OneWeb. Ang R&S®FSW scalable, wide analysis bandwidth (hanggang 8.3 GHz) ay nakakatugon sa tumataas na demand para sa malawak na signal bandwidth.
Mga sukat ng pagkaantala ng pangkat ng multicarrier ng R&S®FSW-K17
Sinusukat ang ganap at kaugnay na pagkaantala ng pangkat na may mataas na katumpakan sa loob ng millisecond.
Huwag palampasin ang isang bagay sa real-time na opsyon sa pagsusuri ng spectrum
Ang mga opsyon sa real-time na R&S®FSW ay nagbibigay-daan sa mga user na mapagkakatiwalaang makakita ng napakaikling sporadic interference sa hanay ng nanosecond kahit na malapit sa malalakas na carrier – sa bandwidth na hanggang 800 MHz. Ang real-time na spectrum analysis ay nagbibigay-daan sa mga user na suriin ang mga kasalukuyang frequency hopping algorithm at lumikha ng mga alternatibo upang maiwasan ang mga banggaan sa pagitan ng mga signal ng iba't ibang pamantayan na tumatakbo sa parehong frequency band.
Real-time na spectrum ng ISM band sa 2.4 GHz
Sinusuri at pinipigilan ang mga banggaan sa pagitan ng mga signal ng iba't ibang pamantayan na gumagana sa parehong frequency band (hal. WLAN at Bluetooth®).
Pagsusuri ng digital na signal
Ang R&S®FSW-K70 vector signal analysis na opsyon ay nagbibigay-daan sa mga user na flexible na suriin ang digitally modulated single carriers hanggang sa bit level. Pinapasimple ng malinaw na structured operating concept ang mga sukat sa kabila ng malawak na hanay ng mga tool sa pagsusuri. Ang R&S®FSW-K70M ay nagbibigay-daan sa pagsusuri ng mga signal na may dalawang magkaibang modulation scheme, gaya ng DVB-S2X signal. Sinusukat ng R&S®FSW-K70P extension ang raw bit error rate (BER) sa PRBS data hanggang PRBS23.
Pagsusuri ng isang 1024QAM modulated signal
Diagram ng konstelasyon, talahanayan ng resulta, talahanayan ng simbolo at pamamahagi ng EVM.
