Bilang propesyonal na manufacturer, gusto naming bigyan ka ng mataas na kalidad na R&S NRP90SN Three-path Diode Power Sensors. Ang mga three-path na diode power sensor ay angkop para sa maraming application, dahil sinusuportahan ng mga ito ang tuluy-tuloy na average, burst average, timeslot average, gate average at trace measurements.
| Mga modelo | R&S®NRP90SN |
| Saklaw ng dalas | 50 MHz - 90 GHz |
| Saklaw ng antas | -70 dBm - +20 dBm |
| LAN interface | √ |
| Uri ng connector | 1.35 mm (m) WR 12 sa pamamagitan ng WCA12-135 |
Mabilis at tumpak na mga sukat ng kapangyarihan para sa CW at modulated signal
100,000 pagbabasa/s

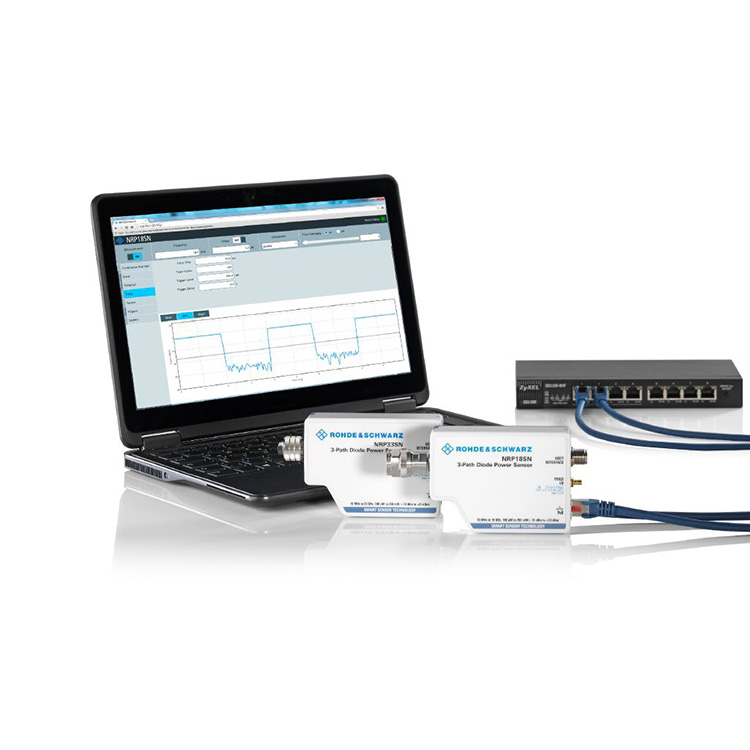

Kontrol at pagsubaybay sa pamamagitan ng LAN at USB
Mga sensor para sa mga high-power na application
Flexible na operasyon gamit ang R&S®NRX base unit
Gumagamit ang R&S®NRPxxS/SN power sensor ng tatlong magkahiwalay na diode path, bawat isa ay pinapatakbo sa pinakamainam na hanay ng detector. Bilang resulta, ang average na kapangyarihan ay maaaring matukoy na may mataas na katumpakan na independiyente sa uri ng modulasyon. Ang mga resulta ng pagsukat ay halos hindi apektado ng mga nakakasagabal na signal o harmonics. Samakatuwid, ang R&S®NRPxxS/SN power sensor ay kumikilos sa paraang katulad ng mga thermal power sensor ngunit nag-aalok ng mas mataas na bilis. Nagbibigay sila ng hanggang 93 dB dynamic range na may mahusay na mas mababang limitasyon sa pagsukat na –70 dBm.
Mainam na solusyon para sa maraming mga aplikasyon
Ang mga three-path na diode power sensor ay angkop para sa maraming application, dahil sinusuportahan ng mga ito ang tuluy-tuloy na average, burst average, timeslot average, gate average at trace measurements. Nagtatampok ng pambihirang pagganap at hindi pa nagagawang bilis at katumpakan ng pagsukat, maaaring gamitin ang mga sensor para magsagawa ng tumpak na average na pagsukat ng kapangyarihan sa mga wireless na signal gaya ng GSM at 3GPP pati na rin sa mas mataas na bandwidth signal gaya ng LTE, LTE-Advanced o 5G.
Pinahusay na konsepto ng thre-path
Gumagamit ang R&S®NRPxxS(N) power sensor ng tatlong magkahiwalay na diode path, bawat isa ay pinapatakbo sa pinakamainam na hanay ng detector. Ang average na kapangyarihan ay maaaring matukoy nang may mataas na katumpakan anuman ang uri ng modulasyon. Ang mga resulta ng pagsukat ay halos hindi apektado ng mga nakakasagabal na signal o harmonics. Ang R&S®NRPxxS(N) power sensors samakatuwid ay kumikilos katulad ng thermal power sensors ngunit nag-aalok ng mas mataas na bilis at hanggang 93 dB dynamic range.
Kahit na sa mababang antas pababa sa -70 dBm
Upang mapataas ang katumpakan ng pagsukat sa mababang antas, kinakailangan na mag-average ng maramihang sinusukat na halaga. Habang binabawasan ng pag-average ang bahagi ng ingay, pinapabagal din nito ang pagsukat. Samakatuwid, ang R&S®NRPxxS(N) power sensor ay idinisenyo nang may iniisip na napakababang ingay sa pagsukat.
Ang R&S®NRPxxS(N) power sensor ay maaaring magsagawa ng mga sukat hanggang sa mas mababang limitasyon na –70 dBm na may pinakamataas na bilis at katumpakan na kasalukuyang magagamit sa merkado.
Walang limitasyong oras ng pagsukat na may hanggang 100,000 na sukat/s
Sa mabilis na tuloy-tuloy na average na mode, ang R&S®NRPxxS(N) power sensor ay maaaring magsagawa ng hanggang 100,000 triggered measurements/s na may minimum na trigger repetition time na 100 µs nang hindi nawawala ang anumang sukat. Ang bilis ng pagsukat na ito ay nakakamit sa pamamagitan ng paggamit ng buffered mode. Sa buffered mode, lahat ng nasusukat na data ay kinokolekta sa loob ng sensor at ipinapadala sa isang bloke sa host ng sensor. Ginagawa ng mga R&S®NRPxxS(N) sensor ang bagong fast mode nang walang limitasyon sa oras!

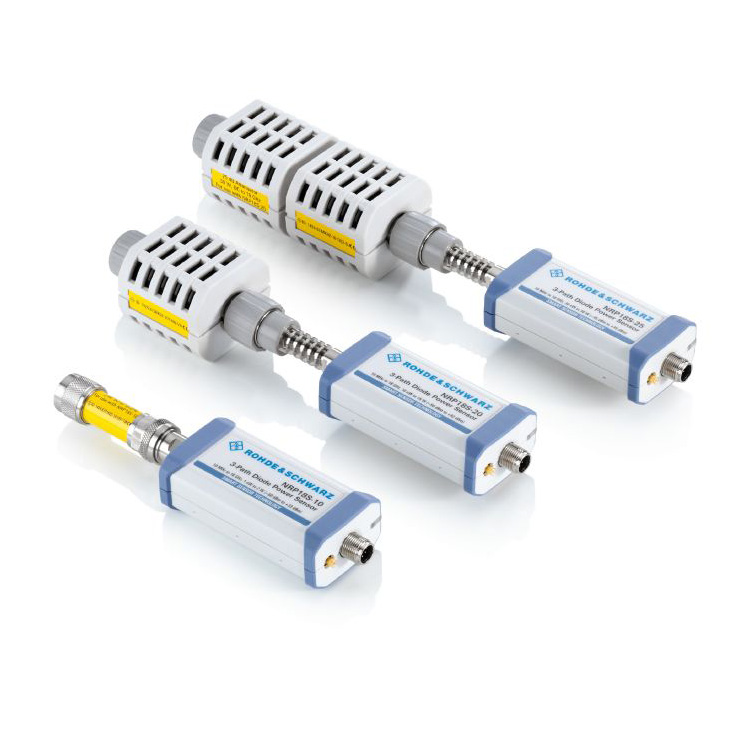

Magsagawa ng mga pagsukat ng kapangyarihan hanggang sa 30 W
Ang R&S®NRP18S-10, R&S®NRP18S-20 at R&S®NRP18S-25 high-power three-path diode power sensor ay binubuo ng R&S®NRP18S at 10/20/25 dB upstream attenuator. Nagagawa nilang magsagawa ng mga pagsukat ng kapangyarihan hanggang 2 W, 15 W at 30 W. Kapag ginamit kasama ng attenuator, ang mga error sa mismatch sa pagitan ng sensor at attenuator ay awtomatikong naitatama. Ang mga S-parameter para sa attenuator ay tinutukoy at nakaimbak sa sensor sa panahon ng produksyon.

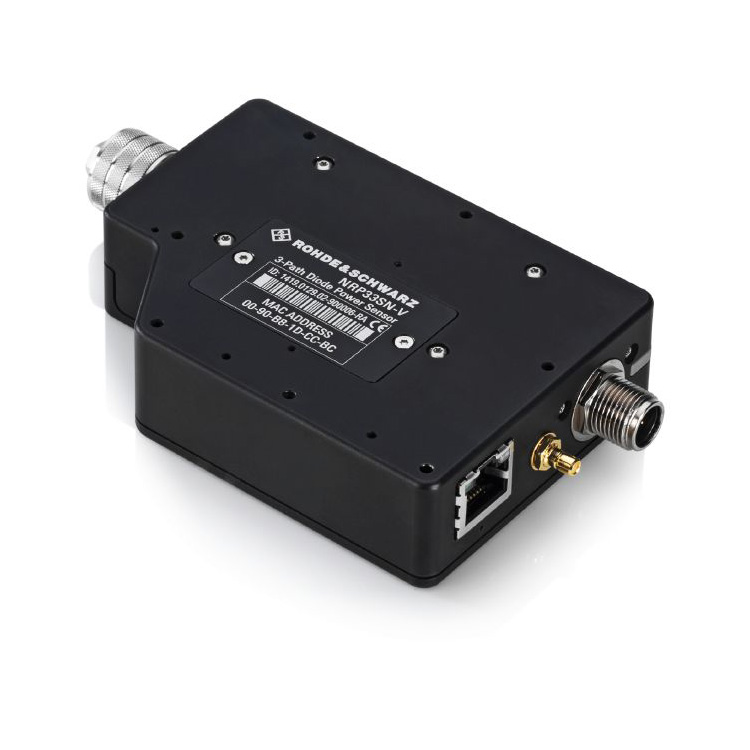

Espesyal na idinisenyo para sa paggamit sa mga silid ng thermal vacuum (TVAC).
Ang R&S®NRPxxSN-V TVAC-compliant power sensor ay idinisenyo para sa mga application ng satellite communications sa isang frequency range hanggang 67 GHz. Ang lahat ng mga bahagi ay inihurnong sa isang vacuum chamber sa panahon ng proseso ng produksyon, kaya ang outgassing ay nabawasan sa isang minimum. Salamat sa kanilang kakayahan sa LAN, ang mga power sensor ay madaling makontrol at masusubaybayan mula sa labas ng silid habang ang mga butas sa paglabas sa housing ay nagsisiguro ng pagkakapantay-pantay ng presyon.
