R&S SZU100A Signal Generators

Mga generator ng signal ng vector

Mga pangunahing katotohanan

Saklaw ng dalas hanggang 67 GHz (dalawang landas: hanggang 44 GHz)

2 GHz modulation bandwidth

Pinagsamang fading na may hanggang 800 MHz bandwidth at hanggang 8x8 MIMO

Pagbuo ng signal para sa lahat ng pangunahing pamantayan ng digital na komunikasyon

Advanced na GNSS at radar simulator

Nangungunang performance at walang kapantay na flexibility

Bilang propesyonal na tagagawa, gusto naming bigyan ka ng R&S SZU100A Signal Generators.  Nag-iiba-iba ang mga kinakailangan sa performance at functionality depende sa pag-setup at application ng pagsubok. Ang R&S®SZU100A ay walang kapantay sa pag-master ng iba't ibang mga kinakailangan at nagtatakda ng mga bagong pamantayan para sa mga generator ng signal. Kapag bumubuo at nagbe-verify ng anumang uri ng DUT, kabilang ang mga bahagi, module at kumpletong base station - ang R&S®SZU100A ay madaling bumubuo ng mga naaangkop na signal ng pagsubok na may pinakamataas na pagganap. Ang R&S®SZU100A ay may nababaluktot na modular na disenyo na maaaring nilagyan ng eksaktong mga opsyon na kinakailangan ng mga application. Posible ang anumang configuration, mula sa isang klasikong single-path na vector signal generator hanggang sa multichannel MIMO receiver tester.

Vector signal generator hanggang sa 67 GHz

Sinasaklaw ng R&S®SZU100A ang frequency range hanggang 67 GHz bilang single-path na instrumento at hanggang 44 GHz bilang dual-path na instrumento. Maaari rin itong magkaroon ng maximum na dalawang panloob na baseband module at apat na fading simulator modules. Ang konseptong ito ay nagbubunga ng dalawang buong tampok na vector signal generators sa isang unit, na nagbibigay-daan sa madaling pagbuo ng mga kumplikadong senaryo ng signal.

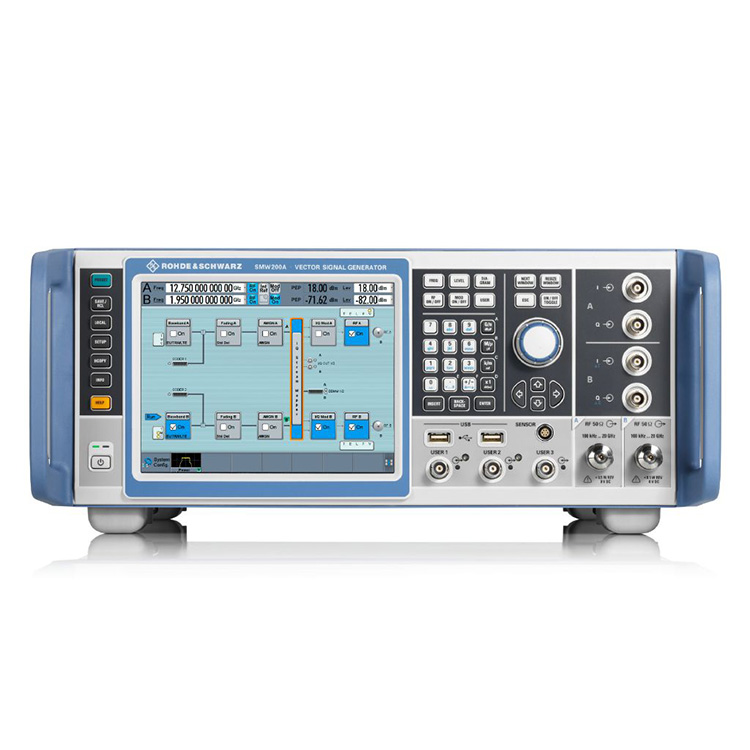

R&S®SZU100A na may dalawang RF path na hanggang 44 GHz

Natitirang pagganap ng phase-ingay

Ang karaniwang high-end na synthesizer sa R&S®SZU100A ay nagbibigay ng pambihirang SSB phase-noise at nonharmonic na pagganap. Available ang ilang mga opsyon na low phase-noise para pahusayin pa ang performance. Ang R&S®SMW-B711/B721 ultra-low phase-noise na mga opsyon ay nagbibigay-daan sa pinakamahusay na in-class na phase-noise na performance. Ang R&S®SZU100A ay perpekto para sa mga sukat na humihingi ng parang multo na kadalisayan.

Sinusukat ang pagganap ng ingay sa bahagi ng SSB, R&S®SMW-B711

2 GHz bandwidth na may mahusay na mga katangian ng modulasyon

Ang wideband I/Q modulator na may hanggang 2 GHz RF bandwidth ay sumasaklaw sa lahat ng application sa frequency range nito, kabilang ang mga wireless na komunikasyon, satellite communication at radar. Ang panloob na baseband ay maaaring makabuo ng mga signal na may maximum na 2 GHz RF modulation bandwidth.

Tinitiyak ng mga makabagong D/A converter at mahusay na disenyo ng RF chain ang pambihirang modulation frequency response na <0.4 dB over 2 GHz bandwidth na may mahusay na performance ng EVM.

Panloob na wideband baseband upang sukatin ang I/Q modulation frequency response

MIMO at pinagsamang pagkupas sa board

Ang R&S®SZU100A ay nag-aalok ng pinagsamang channel emulation para sa hanggang 800 MHz ng fading bandwidth. Ang mga kumukupas na profile para sa lahat ng pangunahing pamantayan ay magagamit bilang mga preset. Sa hanggang 64 na fading channel, lahat ng pangunahing MIMO fading scenario gaya ng 2x2, 3x3, 4x4, 8x4, 4x8 at 8x8 ay maaaring i-configure sa iisang instrumento. Ang pagsasama-sama ng hanggang walong carrier ay sinusuportahan din at ang SGT100A signal generator module ay maaaring ikonekta upang magbigay ng hanggang walong RF path.

4x8 MIMO setup na may 8 RF output

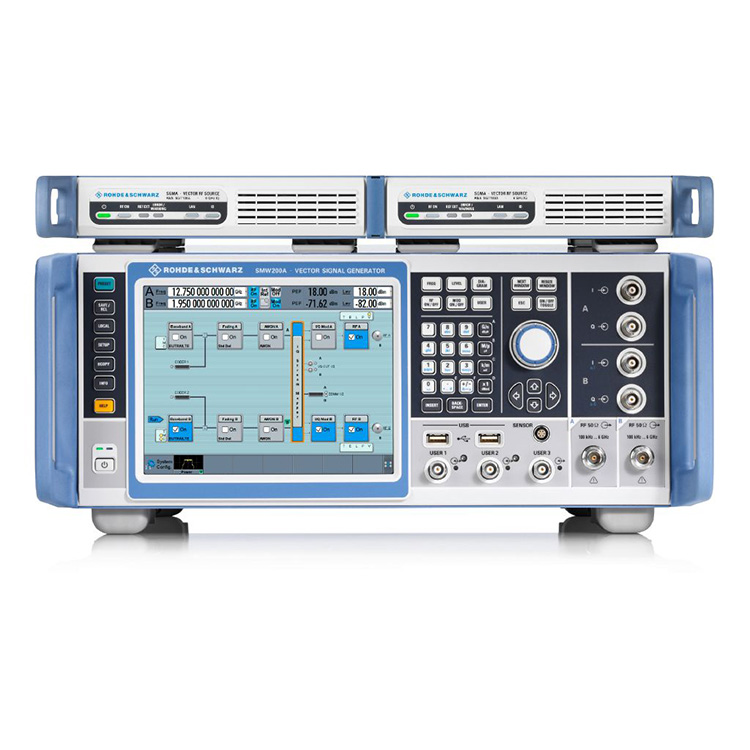

Dalawang-path na R&S®SZU100A na may anim na R&S®SGT100A signal generator module na pinapatakbo mula sa R&S®SZU100A;

Mga natatanging tampok sa kakayahang magamit

Ang built-in na R&S®SZU100A graphics function ay nagpapakita ng mga nabuong signal sa real time. Maaaring piliin ng user ang uri ng display, hal. I/Q vs. oras, frequency spectrum, vector diagram o CCDF. Nag-aalok din ang R&S®SZU100A ng SCPI macro recorder na may code generator, na nagtatala ng lahat ng manu-manong hakbang sa pagpapatakbo upang makabuo ng file na may malayuang pagkakasunod-sunod ng command. Ang mga pinagsama-samang template ng code ay ibinibigay para sa direktang pagbuo ng executable code para sa MATLAB®, CVI o Python.

Graphical signal monitoring sa real time

Ang graphical signal monitoring sa real time ay lubhang kapaki-pakinabang kapag bumubuo ng mga kumplikadong signal.

Mga aplikasyon

Mga pamantayan ng wireless na komunikasyon

Real-time na pagsubaybay sa sobre

GNSS simulation

Radar simulation
